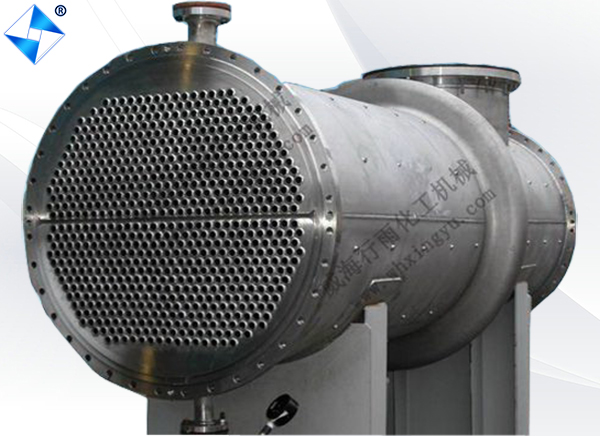

管式（又称管壳式、列管式） 换热器是典型的间壁式换热器，它在工业上的应用有着悠久的历史，而且至今仍在所有换热器中占据主导地位。 管式换热器主要有壳体、管束、管板和封头等部分组成，壳体多呈圆形，内部装有平行管束，管束两端固定于管板上。
在管式换热器内进行换热的两种流体,一种在管内流动,其行程称为管程；一种在管外流动,其行程称为壳程。管束的壁面即为传热面。为提高管外流体给热系数,通常在壳体内安装一定数量的横向折流档板。折流档板不仅可防止流体短路,增加流体速度,还迫使流体按规定路径多次错流通过管束,使湍动程度大为增加。常用的档板有圆缺形和圆盘形两种,前者应用更为广泛.。流体在管内每通过管束一次称为一个管程,每通过壳体一次称为一个壳程。为提高管内流体的速度,可在两端封头内设置适当隔板,将全部管子平均分隔成若干组。这样,流体可每次只通过部分管子而往返管束多次,称为多管程。同样,为提高管外流速,可在壳体内安装纵向档板使流体多次通过壳体空间,称多壳程。在管式换热器内,由于管内外流体温度不同,壳体和管束的温度也不同。
固定管板式换热器是将两端管板直接与壳体焊接在一起。主要由外壳、管板、管束、封头等主要部件组成。壳体中设置有管束,管束两端采用焊接、胀接或胀焊并有的方法将管子固定在管板上,管板外周围和封头法兰用螺栓紧固。固定管板式换热器的结构简单、造价低廉、制造容易、管程清洗检修方便,但壳程清洗困难,管束制造后有温差应力存在。当换热管与壳体有较大温差时,壳体上还应设有膨胀节 。
浮头式换热器一端管板固定在壳体与管箱之间,另一端管板可以在壳体内自由移动,也就是壳体和管束热膨胀可自由。故管束和壳体之间没有温差应力。一般浮头可拆卸,管束可以自由地抽出和装入。浮头式换热器的这种结构可以用在管束和壳体有较大温差的工况。管束和壳体的清洗和检修较为方便,但它的结构相对比较复杂,对密封的要求也比较高。
“U”型管式 U形管式换热器是将换热管炜成U形,两端固定在同一管板上。由于壳体和换热管分开,换热管束可以自由伸缩,不会由于介质的温差而产生温差应力。U形管换热器只有一块管板,没有浮头,结构比较简单。管束可以自由的抽出和装入,方便清洗,具有浮头式换热器的优点,但由于换热管做成半径不等的U形弯,外层换热管损坏后可以更换外,其它管子损坏只能堵管。同时,它与固定管板式换热器相比,由于换热管受弯曲半径的限制它的管束中心部分存在空隙,流体很容易走短路,影响了传热效果。
在管式换热器内进行换热的两种流体,一种在管内流动,其行程称为管程；一种在管外流动,其行程称为壳程。管束的壁面即为传热面。为提高管外流体给热系数,通常在壳体内安装一定数量的横向折流档板。折流档板不仅可防止流体短路,增加流体速度,还迫使流体按规定路径多次错流通过管束,使湍动程度大为增加。常用的档板有圆缺形和圆盘形两种,前者应用更为广泛.。流体在管内每通过管束一次称为一个管程,每通过壳体一次称为一个壳程。为提高管内流体的速度,可在两端封头内设置适当隔板,将全部管子平均分隔成若干组。这样,流体可每次只通过部分管子而往返管束多次,称为多管程。同样,为提高管外流速,可在壳体内安装纵向档板使流体多次通过壳体空间,称多壳程。在管式换热器内,由于管内外流体温度不同,壳体和管束的温度也不同。
固定管板式换热器是将两端管板直接与壳体焊接在一起。主要由外壳、管板、管束、封头等主要部件组成。壳体中设置有管束,管束两端采用焊接、胀接或胀焊并有的方法将管子固定在管板上,管板外周围和封头法兰用螺栓紧固。固定管板式换热器的结构简单、造价低廉、制造容易、管程清洗检修方便,但壳程清洗困难,管束制造后有温差应力存在。当换热管与壳体有较大温差时,壳体上还应设有膨胀节 。
浮头式换热器一端管板固定在壳体与管箱之间,另一端管板可以在壳体内自由移动,也就是壳体和管束热膨胀可自由。故管束和壳体之间没有温差应力。一般浮头可拆卸,管束可以自由地抽出和装入。浮头式换热器的这种结构可以用在管束和壳体有较大温差的工况。管束和壳体的清洗和检修较为方便,但它的结构相对比较复杂,对密封的要求也比较高。
“U”型管式 U形管式换热器是将换热管炜成U形,两端固定在同一管板上。由于壳体和换热管分开,换热管束可以自由伸缩,不会由于介质的温差而产生温差应力。U形管换热器只有一块管板,没有浮头,结构比较简单。管束可以自由的抽出和装入,方便清洗,具有浮头式换热器的优点,但由于换热管做成半径不等的U形弯,外层换热管损坏后可以更换外,其它管子损坏只能堵管。同时,它与固定管板式换热器相比,由于换热管受弯曲半径的限制它的管束中心部分存在空隙,流体很容易走短路,影响了传热效果。
